Технология Bonded pair

Каждое отдельное решение и инсталляция отличаются друг от друга исходными условиями монтажа, требованиями к надежности и стабильности работы сети. В зависимости от характера передаваемой информации и требований к эксплуатицонным характеристикам сети, может возникать потребносить в построении сетей передачи данных с особыми требованиями по надежности и стабильности. Для этого компания Belden разработала технологию Bonded Pair (cвязанная пара), применяемая для изготовления витопарных кабелей, наряду с  патч-кордами и модулями для поддержки различных типов инсталляций.

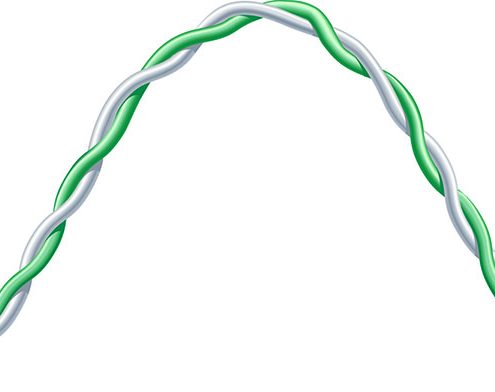

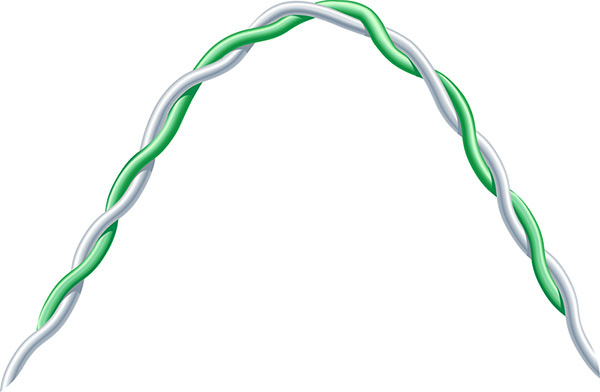

Кабели  выполненные по технологии Bonded Pair компании Belden имеют запатентованную конструкцию, в которой проводники пары надежно присоединены вдоль своей продольной оси к друг другу, чтобы гарантировать равномерное расстояние между проводниками каждой пары. Это является ключевым фактором в поддержании заявленных эксплуатационных параметров кабеля.

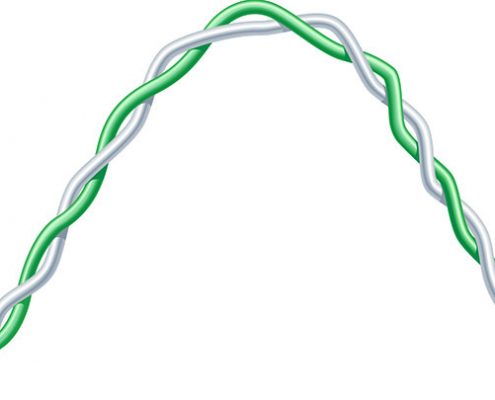

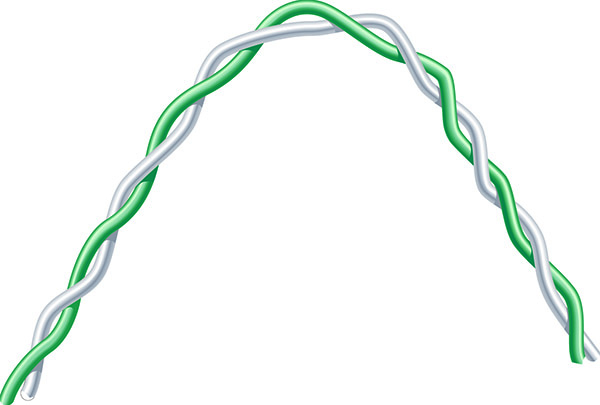

Из-за внешнего физического воздействия, применяемого к кабелям и патч-кордам, изменяется физическая структура несвязанных пар кабеля в типовых витопарных кабелях. В процессе укладки кабеля по кабельным организаторам и кабель-каналам, кабели и патч-корды многократно сжимаются и изгибаются, возникают физические нагрузки и в самих парах кабеля . Каждая пара в кабеле должна выдерживать подобного рода нагрузки и, в идеале, должны сохраняться одинаковые расстояния между проводниками пар. Кроме того, в результате перегибов кабеля возникающие зазоры между проводниками изменяют шаг свивания в пределах одной пары. По этим причинам в кабелях с несвязанными парами с течением времени может возникнуть снижение электрических характеристик, особенно в условиях, когда кабель повторно перекладывается по кабельным организаторам

Стабильность и производительность сети зависит от целостности и надежности кабелей. Когда эксплуатационные характеристики одного кабеля в сети нарушены, общая стабильность системы находится под угрозой. Для сравнения, из-за прочной конструкции кабелей выполненные по технологии Bonded pair, беспокойство по поводу растяжения и многократных перегибов кабеля устраняются. Таким образом, электрические характеристики кабелей и патч-кордов мало меняются с течением времени и с повторным использованием.

Когда под воздействием внешних факторов возникают зазоры между проводниками пары, возникает повышенное отражение сигнала и шумовые помехи, которые могут ухудшить производительность сети. Поскольку кабели выполненные по технологии Bonded pair дают возможность избежать возможных зазоров между проводниками каждой пары, они обеспечивают улучшенные показатели обратных потерь и производительность. Улучшены характеристики Transverse Conversion Loss (TCL), это означает, что кабельная инфраструктура менее восприимчива к электромагнитным и радиочастотным помехам (EMI / RFI) в сложной EMC среде. Конструкция кабелей Bonded pair обеспечивает характеристики, которая по уровню защищенности близки к экранированному кабелю, без контуров заземления или соответствующей надбавки к цене.
